音博士隔音声窗标准实验室设计建造

发布日期:2016-11-21    【字号:

一、设计规范

根据国标 GB/T 19889.1-2005,声学 建筑和建筑构件隔声测量的规定,隔

声实验室应满足以下要求:

3

1.  实验房间的容积不应小于 50m ,两个房间的容积和形状不应完全相同,

其容积相差不应小于 10%

2.  房间长、宽、高的尺寸比例应合理选择,各尺寸中不应有两个是相等的,

也不应呈整数比。

3.  经调试后必要时两实验室房间内应安装扩散体。

4.  接收室内的环境噪声应足够低,以保证在测量高隔声性能构件时接收室

的声压级比背景噪声高于 15dB 以上。

5.  在测量隔声量的实验室中,任何间接传声比通过试件的传声要小得多,

声源室和接收室应采取有效的隔振措施。

6.  接收室内的低频混响时间不宜太长,应控制在 2s 左右。


二、设计方案

建筑构件隔声测量实验室通常有两种形式,一种为双混响室,另一种是声源

室为混响室,接收室为半消声室。但后者投入较大,对测量的软、硬件要求高,

使用时要测量混响时间对隔声量进行修正,故建议采用双混响室的方案。

混响室需要获得一个扩散声场,即令声场中各点的入射声波包括各个方向,

各方向的声强强度相等。因此应采用扩散体或扩散结构使得声场扩散均匀,且各

界面的吸声系数要小。

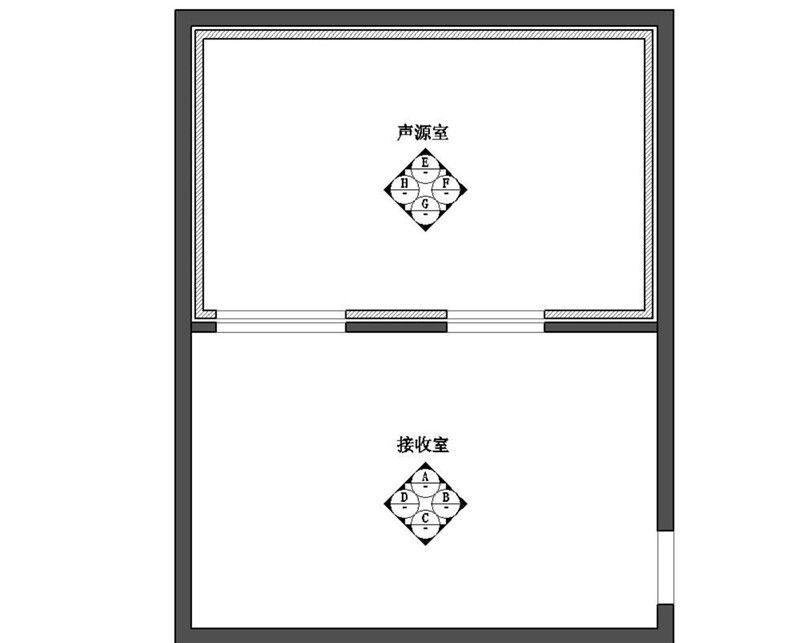

根据上述要求,拟定如下方案:






2.  扩散结构及表面材质

所有地面铺地砖。

接收室墙面先用一层隔音毡打底,再封一层夹板(声源室不需要这两个步骤),

再在 CD 面和声源室的 EF 面及两个混响室的天花作弧形扩散结构。

弧形扩散结构用木龙骨作骨架,空腔内填充吸音棉,两层(或三层)夹板封

面。龙骨尽可能密集些,降低低频共振的效果。

最后所有墙面及天花批灰,刷多层瓷漆。

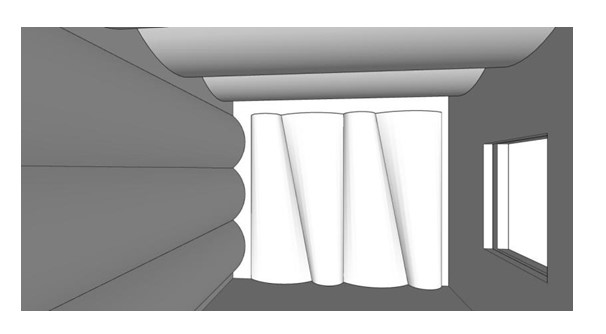

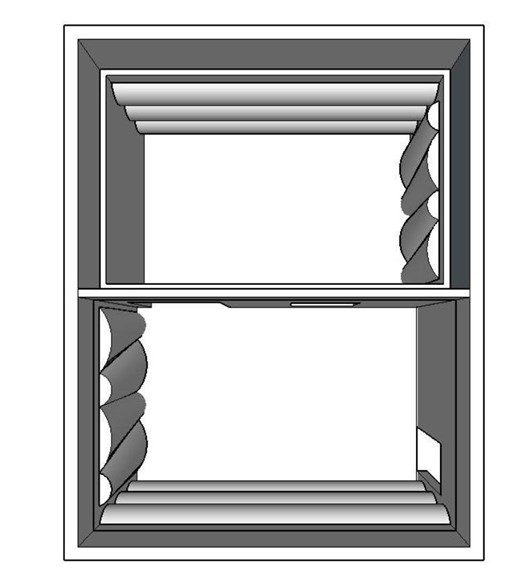

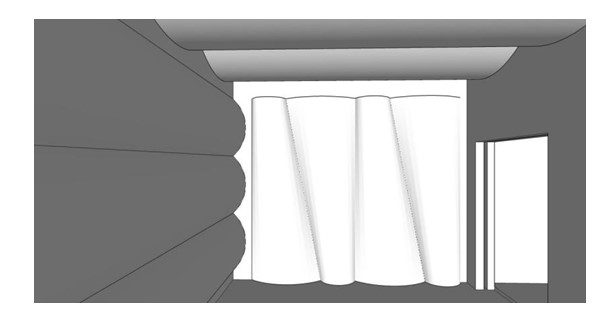

示意图如下图所示。
